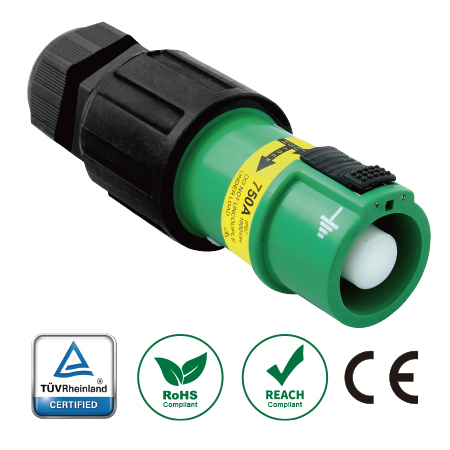

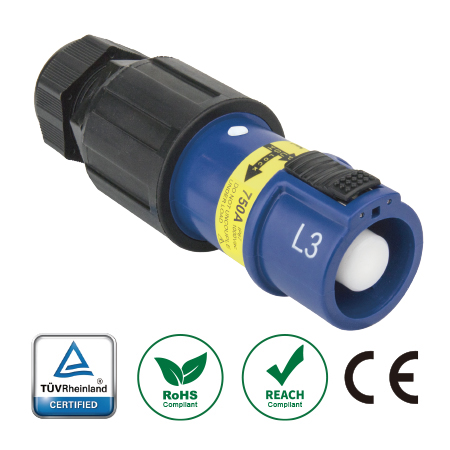

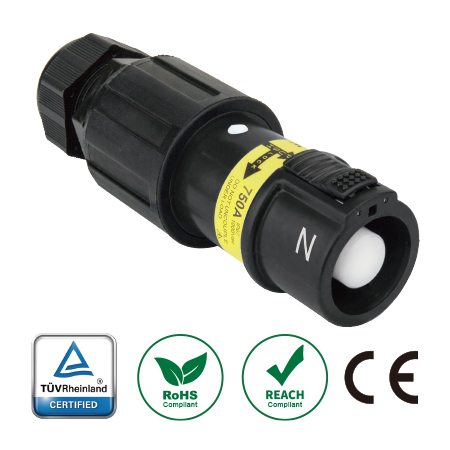

400A TUV认证单芯接插件
400A TUV认证 POWERFIT

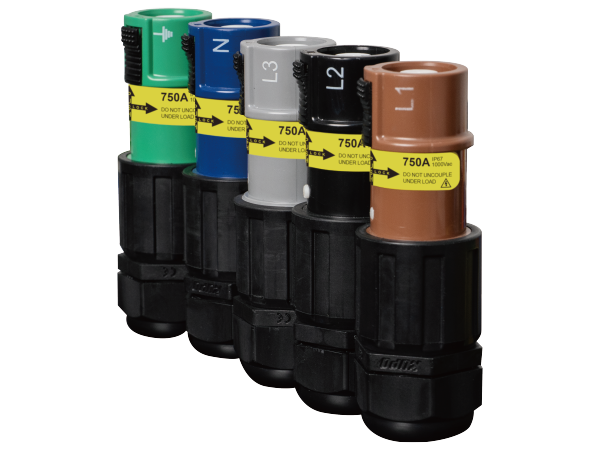

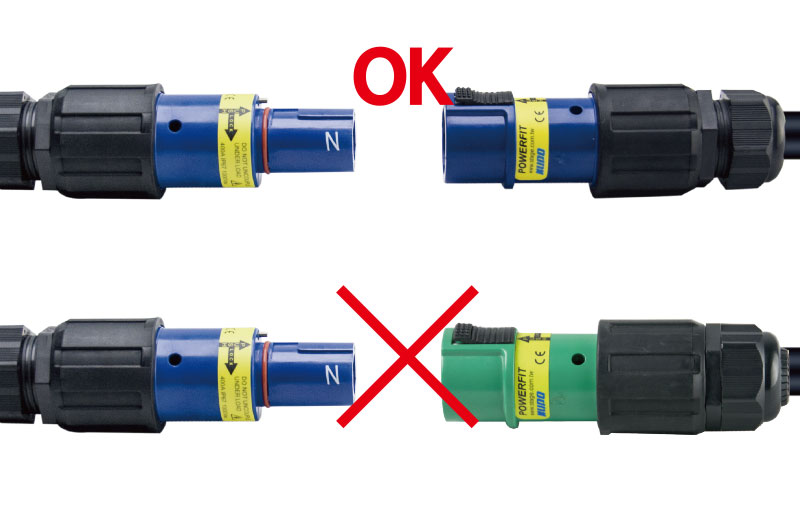

接头颜色区分
接头颜色区分线路类型，不同颜色不可连接；仅相同颜色可对接，便于识别型号与线路。

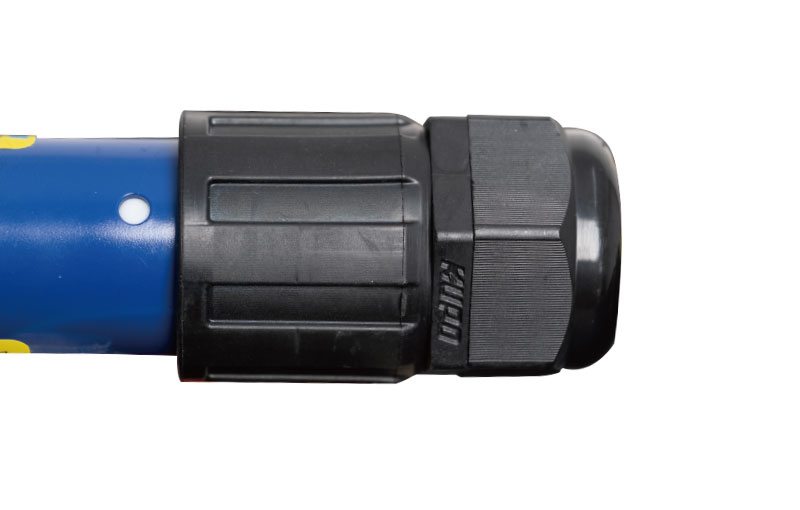

橡胶握柄
橡胶握柄，防滑舒适，提升握持力，连接更便捷。

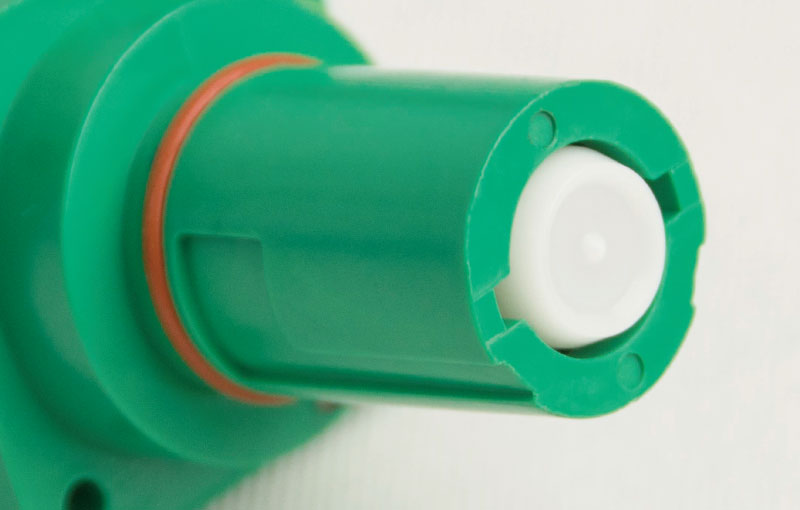

强化安全保护
强化安全保护：导针头盖硬塑料头，可有效防止意外触电。

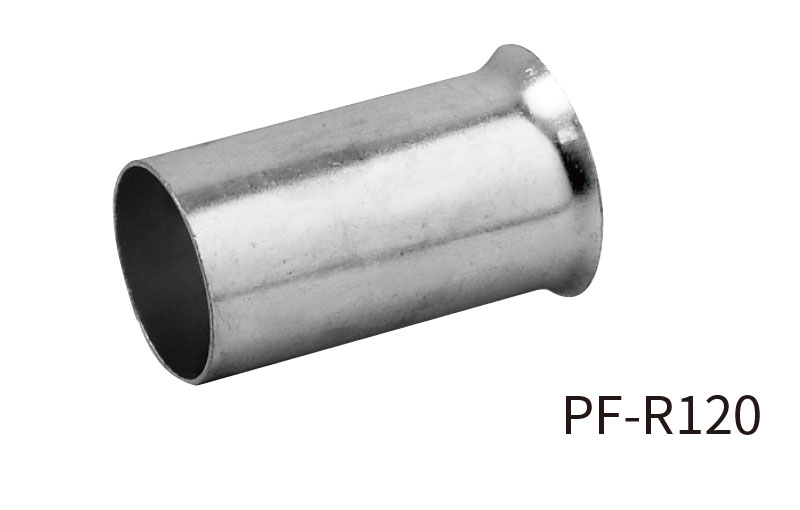

PF-R120 镀银铜端子套
PF-R120镀银铜端子套可容纳最大到直径16.5mm铜芯 (400A)

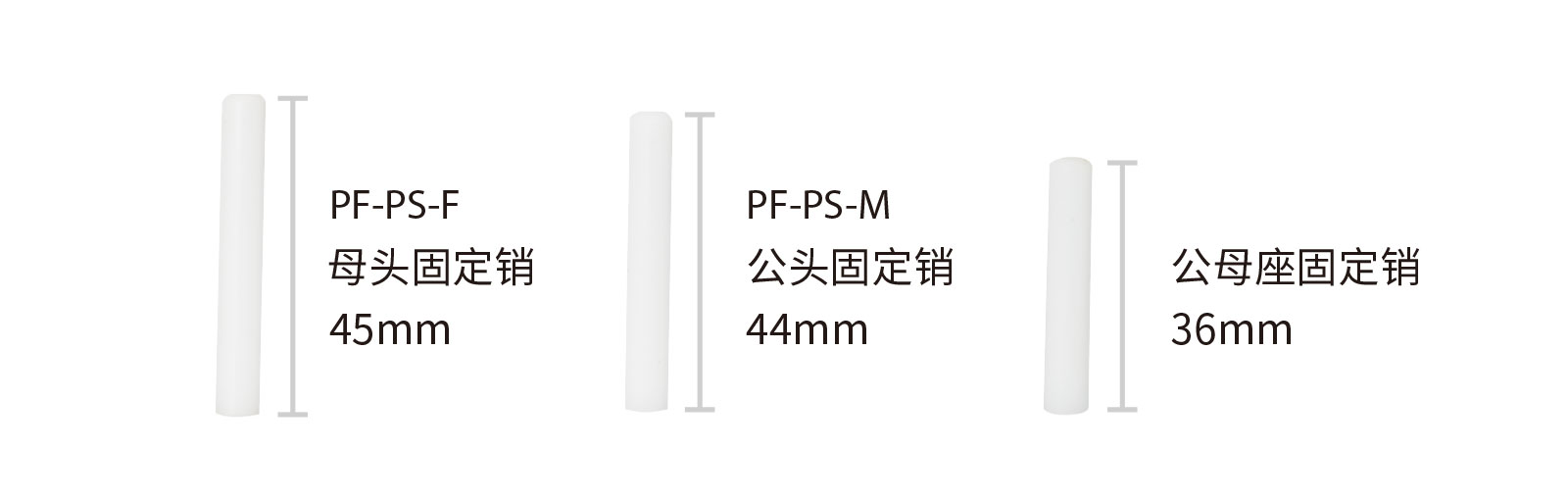

线止接头固定销
线上接头配两款不同长度固定梢(出电接头使用短的固定销，进电接头使用长的固定销)，为了安全，请勿重复使用固定梢。

Line 1Line 2Line 3NeutralGround
Europe & UK
Australia
UK (old)
U.S.A.
KUPO Powerfit 系列提供欧洲、澳洲、英国及美国四种版本，颜色编码遵循各地电气标准，轻松辨识，避免误接。
均依照国际标准色制作，全球通用，清晰配色，连接更安全

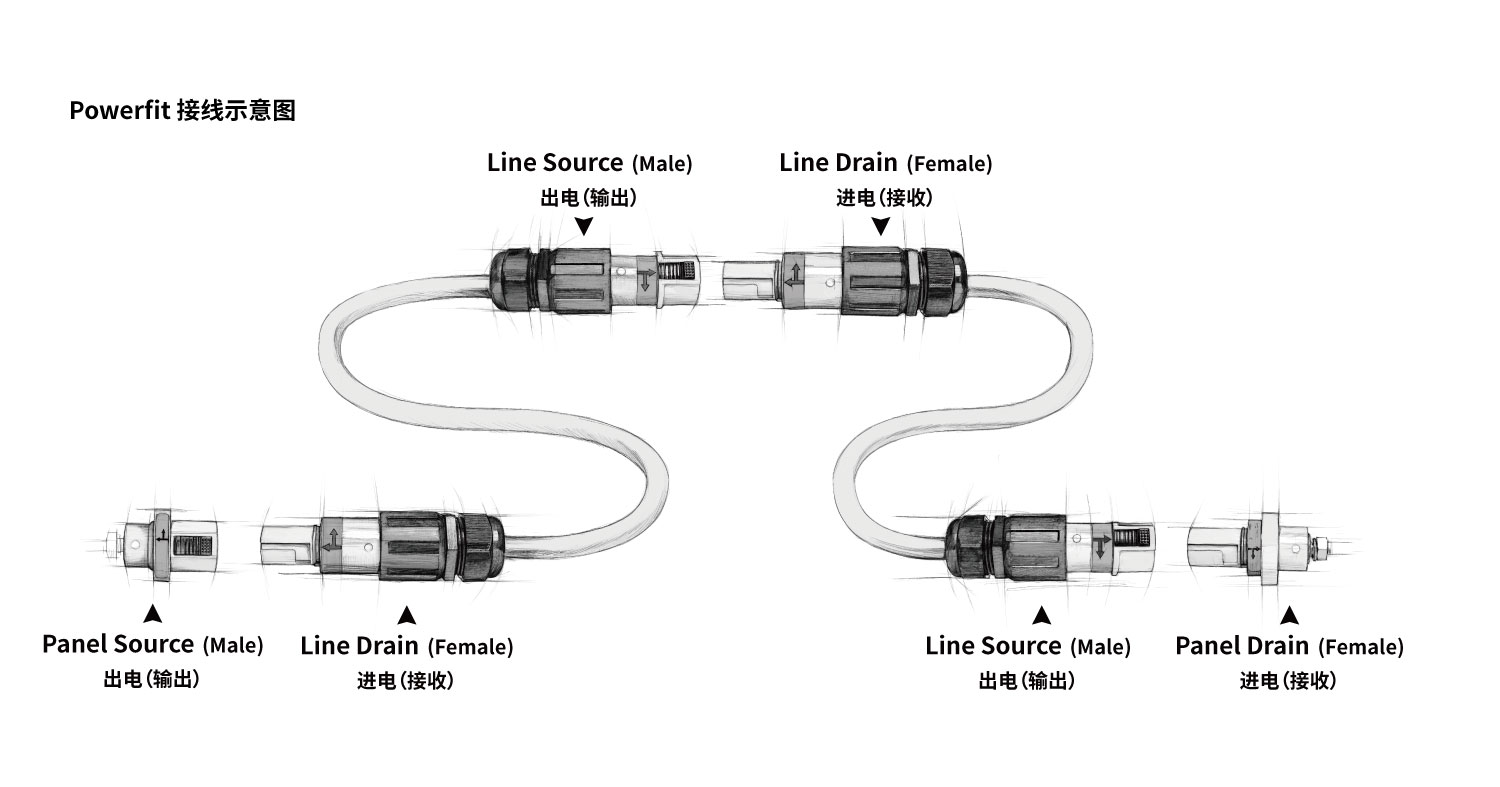

Powerfit 接线示意图

Line Source / Line Drain Diagram

Line Source (Male)
出电（输出）
Line Drain (Female)
进电（接收）
Panel Source (Male)
出电（输出）
Line Drain (Female)
进电（接收）
Line Source (Male)
出电（输出）
Panel Drain (Female)
进电（接收）
描述
<span style="font-size: 14px;">线缆规格表</span>

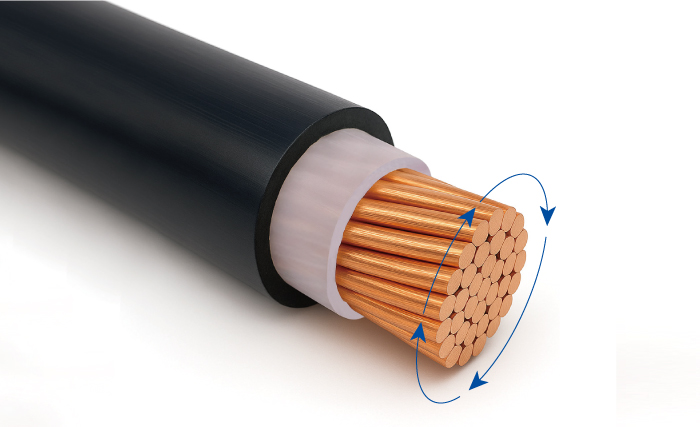

线缆规格:

单芯平方数线径 (不含外皮)额定电流范围 (A)
90mmsq13mm180-190A
120mmsq14.4mm240-280A
150mmsq16.2mm300-330A
185mmsq18.2mm410-550A
240mmsq20.6mm490-660A
300mmsq23.4mm560-750A
400mmsq26.6mm650-800A
描述

适用电流： 400A（适配 120mm² 单芯电缆）、750A（适配 400mm² 单芯电缆）

额定电压： 1000V AC / 1500V DC
测试电压： 4500V
短路保护： 最高可达 35.5kA
绝缘电阻： > 5000 MΩ @ 500V AC
接触电阻： < 0.1 mΩ
针头材料： 400A 黄铜镀银，660A / 750A 紫铜镀银
工作温度： -30°C ～ +125°C
外壳材质： 耐冲击阻燃热塑性材料
插拔次数： ≥ 500 次
夹线力矩： 10.5 N·m / meter（最小值）
阻燃等级： UL94-V0
防护等级： （插合时）IP67
连接方式： 400A：两颗止付螺丝固定；750A：六角形液压压线钳，双螺式线缆固定
技术规格：
欧洲款   Europe & UK
线上出电公头
座上出电公座
座上进电母座
线上进电母头
澳州款   Australia
线上出电公头
线上进电母头
座上出电公座
座上进电母座
英国款   UK（old)
线上出电公头
线上进电母头
座上出电公座
座上进电母座
座上出电公座
美国款   U.S.A.
线上出电公头
线上进电母头
座上进电母座
